دیاگ H-SCAN

0 سفارش
#
در انبار
3,750,000 تومان

توضیحات

دیاگ H-SCAN

تولید کننده : شرکت کاتل

– مشخصات سخت افزاری کامپیوتر پورتابل H-Scan:

۱- میکروکنترولر ARM Cortex-M 32Bit

۲- حافظه داخلی       SD Ram – SAMSUNG

۳- حافظه کمکی Nand Flash – SAMSUNG

۴- حافظه برنامه       Flash Memory – 8GB

۵- دارای پورت اتصال به کامپیوتر نوع USB 2  جهت ارتقاء نرم افزاری و برنامه های جدید

۶- دارای صفحه نمایش شفاف رنگی LCD – ۴٫۳″    بهمراه بک لایت جهت دید در شب

۷- دارای صفحه کلید کاربردپذیر از نوع Omron Japan  (پنج عدد: بالا-پایین-تائید-لغو-ذخیره)

۸- استفاده از رله های فوق سریع Omron Japan

۹- دارای تغذیه سویچینگ و مدار محافظت در مقابل نوسانات  Smart VDR

۱۰- دارای مدار محافظ در مقابل اتصالات خطوط دیتا Current Limiter

۱۱- طراحی و ساخت ۲ قسمت مجزای مادربورد و قسمت درایور جهت سهولت در سرویس

۱۲- دارای Expantion SLOT بمنظور نصب سخت افزارهای جدید نظیر بوردهای تست دسته سیم و شبیه ساز سنسورها بصورت دیجیتالی

۱۳- دارای پورت از نوع BNC برای سهولت در اتصال کابلهای تست سیم و شبیه سازسنسور

۱۴- دارای Beeper صوتی جهت هشدار و صفحه کلید

۱۵- استفاده از قطعات رایج در بازار و کمترین وابستگی در سرویس و خدمات

۱۶- سرعت بسیار بالا در هنگام عیب یابی و نمایش پارامترها

۱۷- قابلیت کار در شرایط آب و هوایی نقاط مختلف( ۵۵+ الی ۱۰- درجه سانتیگراد و ۸۵% رطوبت نسبی)

۱۸- دارای مدارات متالیزه ۲لایه با کیفیت صنعتی



-قابلیتهای بورد توسعه جهت تست دسته سیم و شبیه ساز سنسورها:

۱- امکان تست از نوع جریان بصورت غیر مخرب جهت دسته سیمها و تشخیص اتصالات و کنتاکتهای اکسید شده

۲- امکان اندازه گیری و نمایش مقادیر سنسورهای دما  اکسیژن – پالسهای سنسور کیلومتر و همچنین دورموتور

۳- امکان شبیه سازی سنسور اکسیژن  دما و پالسهای سنسور کیلومتر  و همچنین دورموتور



-قابلیتهای نرم افزاری:

۱- مجهز به سیستم عاملLinux

۲- تست و عیب یابی کلیه سیستمهای الکترونیکی خودرو نظیر ایسیو

        انواع ایسیوهای موتور برای خودروهای بنزینی  دیزلی  گاز و دوگانه

        سیستم ترمز ضد قفل ABS

       کیسه هوا  مولتی پلکس AirBag

       گیربکس اتوماتیک GearBox

       سیستم تهویه  A/C

       سیستم ضد سرقت Immo

       سیستم فرمان برقی Power Steering

       پیکربندی BSI

       پیکربندی نودهای مولتی پلکس MultiPlex

       فلش انواع ایسیوها

       خواندن اکسس کد SIEMENS



۳- امکان نصب کلیه برنامه های دانلود و تبدیل ECU Tools (آپشن)

۴- امکان تغییر زبان(فارسی  English)

۵- امکان تغییر اندازه حروف در قسمتهای مختلف برحسب سلیقه کاربر

۶- امکان ارتقاء نرم افزار بسهولت استفاده از حافظه فلش مموری

۷- امکان فعال/غیرفعال کردن Beeper صوتی جهت هشدار و صفحه کلید

۸- امکان نصب برنامه شبیه سازی سنسورها، اندازه گیری ولتاژ و تست دسته سیم MutilFunction (آپشن)



کلیپ های آموزشی :

مشاهده نمودار گرافیکی پارامتر ها
تعریف کلید زیمنس
دانلود BCM رانا

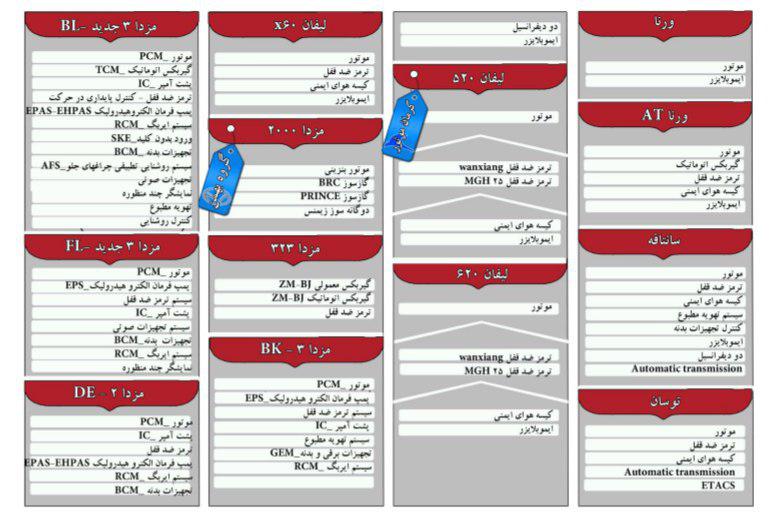

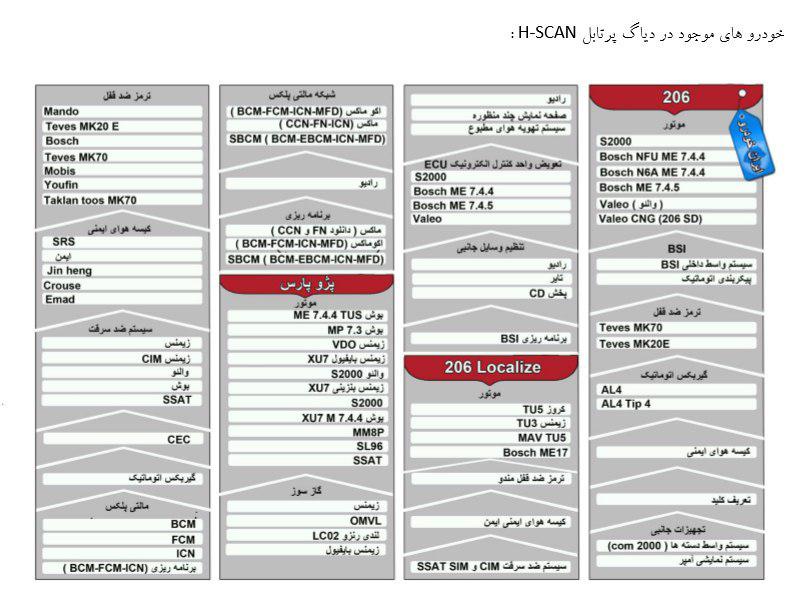

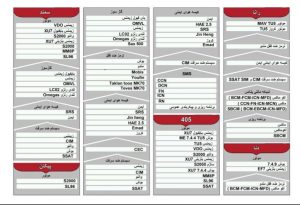

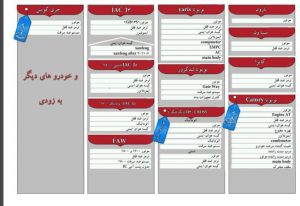

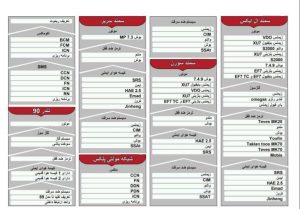

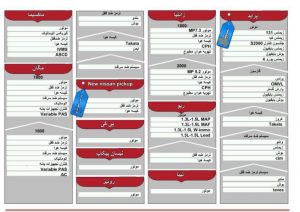

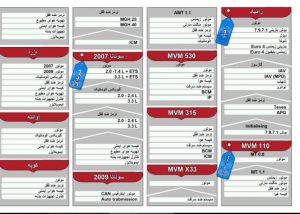

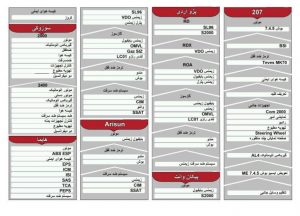

لیست نرم افزارهای موجود:

اطلاعات بیشتر

وزن 9 kg
